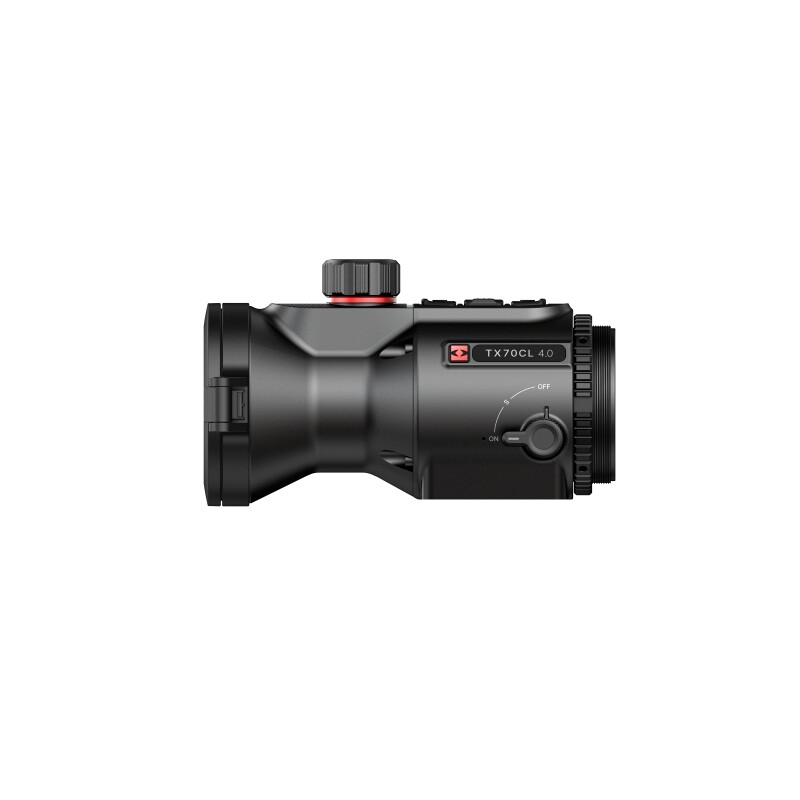

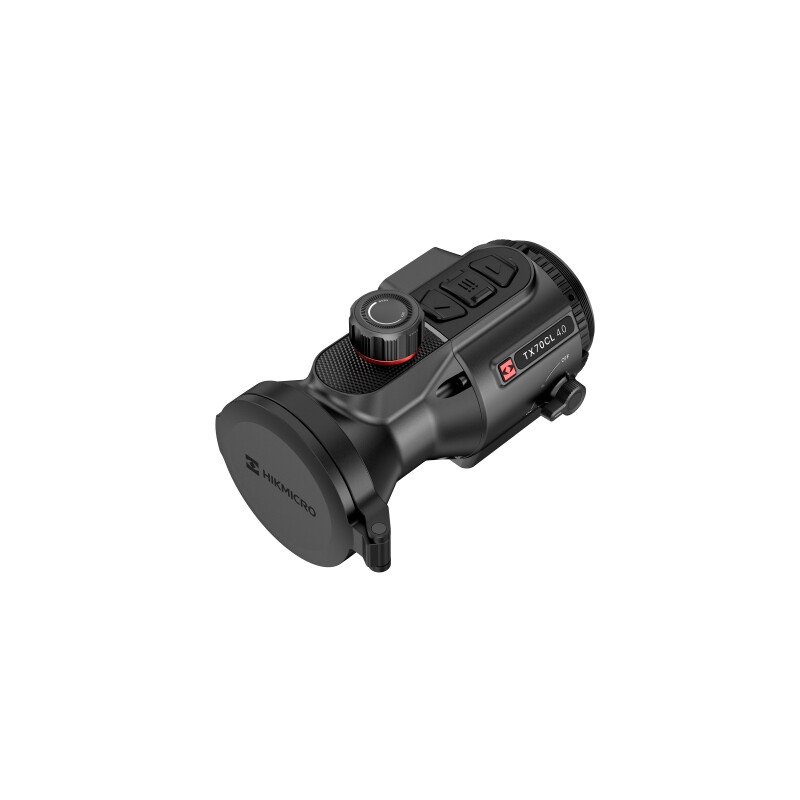

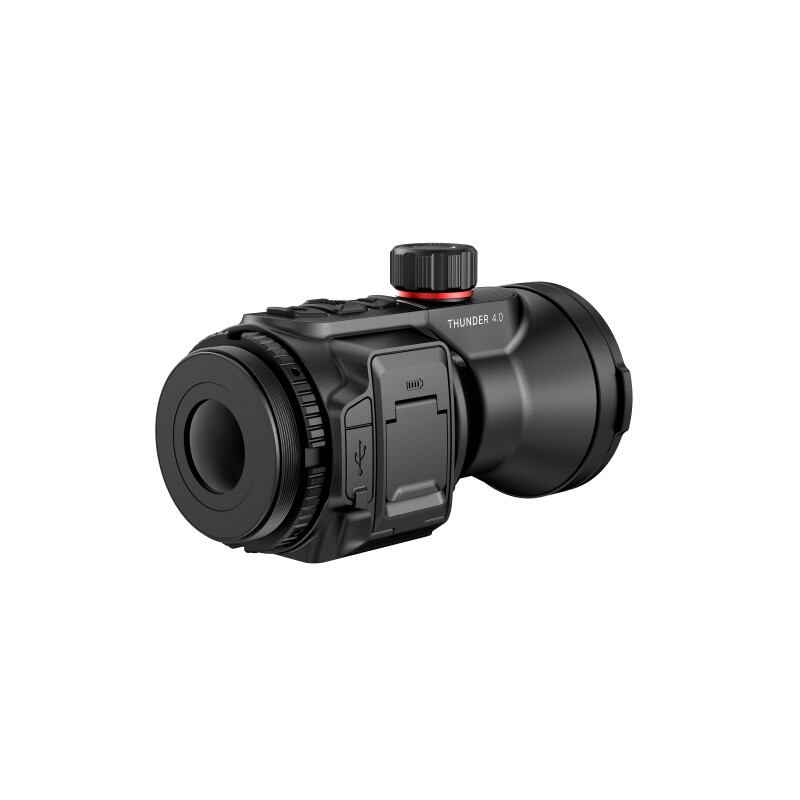

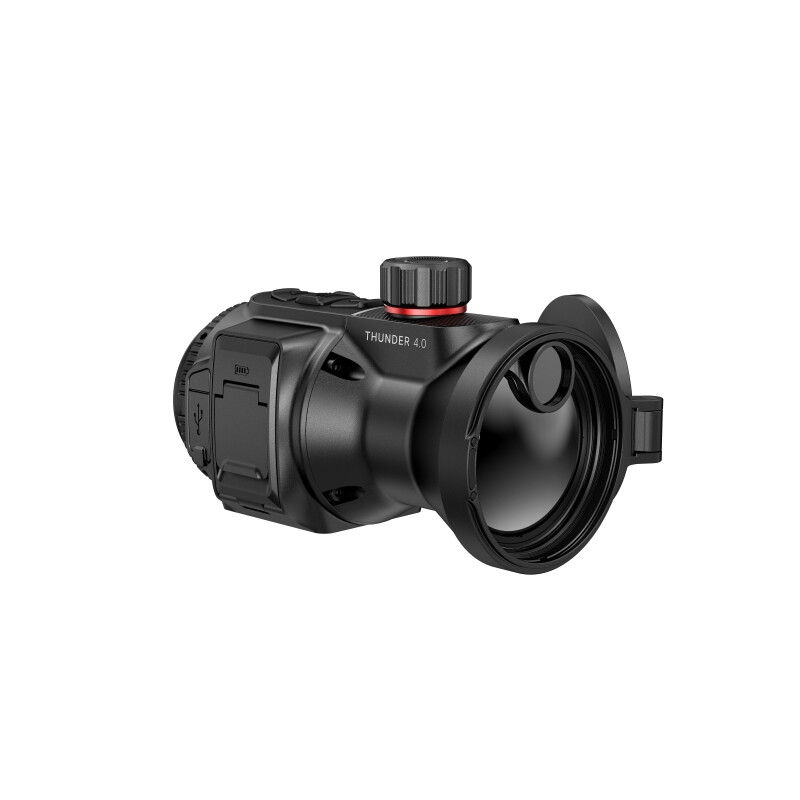

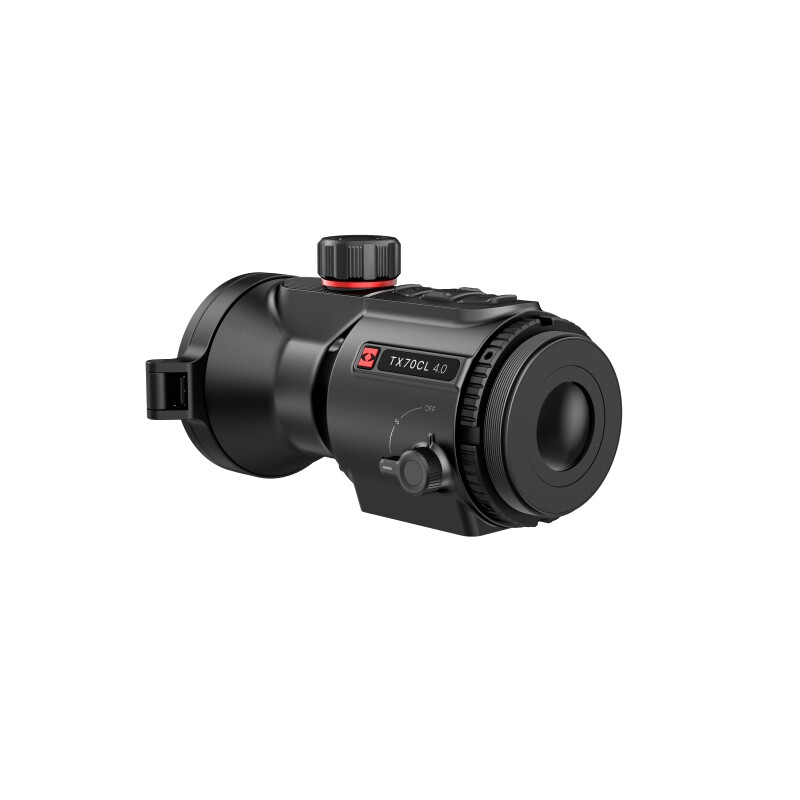

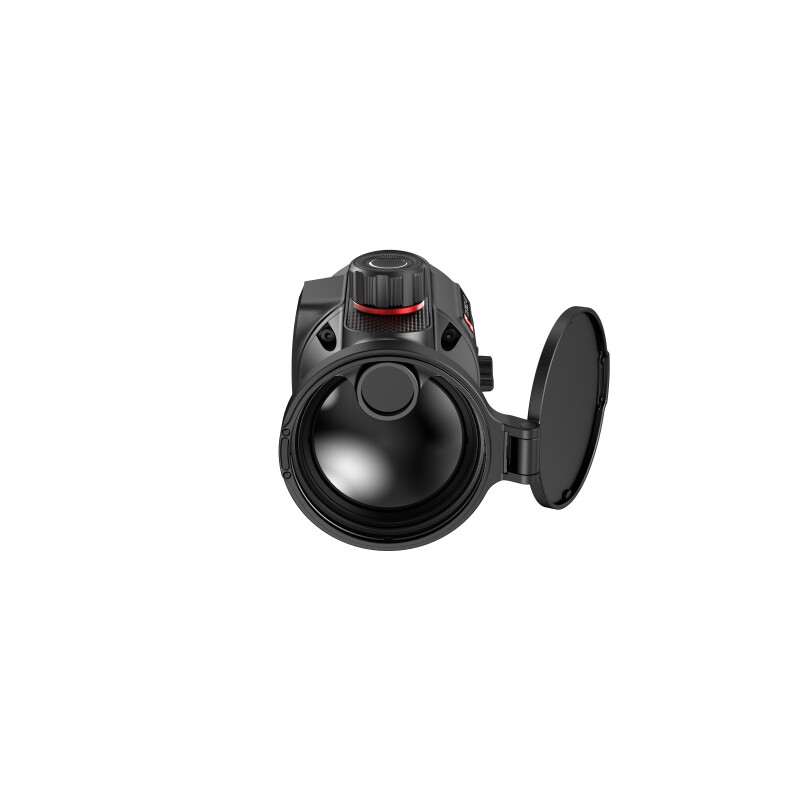

HIKMICRO THUNDER TX70CL 4.0 Wärmebild-Vorsatzgerät mit LRF

1280er Wärmebild-Vorsatzgerät für hohe Detailauflösung

Das HIKMICRO THUNDER TX70CL 4.0 bildet die hochauflösende Ausführung innerhalb der THUNDER-4.0-Serie.

Herzstück ist ein ungekühlter Wärmebildsensor mit:

• 1280 × 1024 Pixeln
• 12 µm Pixelabstand
• NETD < 12 mK
• 50 Hz Bildfrequenz

HIKMICRO kombiniert diesen Sensor gezielt mit einem 70-mm-F1.3-Objektiv. Der Hersteller beschreibt diese Kombination als auf Fernbeobachtung und gleichzeitig ein noch praxisgerechtes Sehfeld ausgelegt.

Die hohe Sensorauflösung ist insbesondere dann interessant, wenn das Bild über das dahinterliegende Tageszielfernrohr vergrößert wird. Wie viel Detail in der Praxis sichtbar bleibt, hängt zusätzlich von Wetter, Luftfeuchtigkeit, Temperaturkontrast, Entfernung und Zielfernrohrvergrößerung ab.

70 mm F1.3 mit 22,4 m Sehfeld

Das Objektiv besitzt eine Brennweite von 70 mm bei F1.3.

Das Sehfeld beträgt:

12,8° × 10,3°

beziehungsweise:

22,4 × 18 m auf 100 m.

Damit verbindet das TX70CL eine lange optische Reichweite mit einem für die hohe Brennweite vergleichsweise großzügigen Überblick.

Detektionsreichweite bis 3.500 m

Für das TX70CL 4.0 wird eine Detektionsreichweite von bis zu 3.500 m angegeben.

Dabei ist die Begrifflichkeit wichtig:

3.500 m sind eine Detektionsreichweite und keine sichere Erkennungs-, Identifikations-, Ansprech- oder Schussdistanz.

Die Entfernung beschreibt, unter geeigneten Bedingungen eine ausreichend große Wärmequelle erfassen zu können. Die tatsächlich nutzbare Detailreichweite ist deutlich stärker von Objektgröße, Wetter, Temperaturkontrast, Vegetation und Erfahrung des Beobachters abhängig.

Image Pro 4.0

Die neue Generation verwendet HIKMICRO Image Pro 4.0.

Der Algorithmus analysiert die Wärmebilddarstellung und optimiert unter anderem Kontrast, Detailwiedergabe und Bildschärfe entsprechend der jeweiligen Szene.

Bildverarbeitung kann die Informationen des Sensors besser darstellen, erzeugt aber keine zusätzliche physische Sensorauflösung.

HSIS – Shutterless Image System

Mit HSIS – HIKMICRO Shutterless Image System wird das Wärmebild während des normalen Betriebs ohne die typischen sichtbaren Unterbrechungen einer herkömmlichen Shutter-Kalibrierung dargestellt.

HIKMICRO weist darauf hin, dass ein mechanisches Shuttermodul dennoch beispielsweise beim Einschalten und bei starken Temperaturänderungen erhalten bleibt.

„Shutterless“ sollte deshalb nicht so verstanden werden, dass das Gerät konstruktiv vollständig ohne Shutter arbeitet.

Sync Pro

Sync Pro ist auf eine möglichst geringe Verzögerung zwischen realer Bewegung und Displaydarstellung ausgelegt.

Gerade bei bewegtem Wild beziehungsweise schnellen Schwenks soll die Darstellung dadurch möglichst unmittelbar reagieren.

Integrierter Laserentfernungsmesser

Der Laserentfernungsmesser sitzt direkt im Objektivbereich.

Technische Daten:

• Wellenlänge: 905 nm
• Laserklasse: Klasse 1
• Messbereich: 10–1.200 m
• Genauigkeit laut vorliegenden technischen Daten:
  • unter 400 m: ±1 m
  • über 400 m: ±0,3 m

Die genannten Genauigkeitswerte werden aktuell auch in deutschen technischen Produktdaten zum TX70CL 4.0 aufgeführt.

Die praktisch erreichbare Messdistanz hängt von Zielgröße, Oberflächenreflexion, Niederschlag, Nebel und Messwinkel ab.

Keine ballistische Berechnung bei deutscher Ausführung bewerben

Die internationale THUNDER-4.0-Plattform unterstützt bei bestimmten LRF-Ausführungen ballistische Berechnungsfunktionen.

HIKMICRO kennzeichnet auf der aktuellen deutschen Produktseite jedoch ausdrücklich:

„BC: Nur bei nicht-deutschen Versionen des LRF-Modells.“

Für einen deutschen WooCommerce-Shop sollte eine integrierte ballistische Berechnung deshalb nicht als Ausstattungsmerkmal der deutschen TX70CL-Version beworben werden.

1× im Clip-On-Modus

Als Vorsatzgerät arbeitet das TX70CL 4.0 mit 1-facher Grundvergrößerung.

HIKMICRO empfiehlt für das dahinterliegende Tageszielfernrohr einen Bereich von ungefähr 1–15×.

Mit zunehmender Zielfernrohrvergrößerung wird auch das elektronische Wärmebild vergrößert. Durch den 1280er Sensor steht dabei eine hohe Ausgangsauflösung zur Verfügung.

Monokular-Modus

Das TX70CL 4.0 lässt sich zusätzlich als Wärmebildbeobachtungsgerät verwenden.

Im Monokular-Modus stehen laut technischen Daten:

2,4× bis 19,2×

mit bis zu 8-fachem Digitalzoom zur Verfügung.

Damit kann das Gerät auch vor der eigentlichen Montage zur Wärmebildbeobachtung eingesetzt werden.

Hochauflösendes 0,49″ Display

HIKMICRO beschreibt die aktuelle THUNDER-4.0-Serie auf seiner Produktseite mit einem 0,49″ AMOLED-Display. Technische Händlerdaten zum TX70CL führen es dagegen als OLED mit 1.920 × 1.080 Pixeln.

Für die Shopdarstellung würde ich deshalb technisch neutral schreiben:

0,49″ hochauflösendes OLED/AMOLED-Display mit 1.920 × 1.080 Pixeln

bis die konkrete deutsche Hersteller-Spezifikation beziehungsweise Verpackungsangabe vorliegt.

Farbpaletten

Zur Verfügung stehen laut vorliegenden Gerätedaten:

• White Hot
• Black Hot
• Red Hot
• Fusion
• Red Monochrome
• Green Monochrome

Zusätzlich können Displayhelligkeit und Farbton angepasst werden.

Foto, Video und Audio

Das TX70CL 4.0 unterstützt:

• Fotoaufnahme
• Videoaufnahme
• Audioaufnahme
• rückstoßaktivierte Aufnahme
• lokales Album

Für die Speicherung stehen 64 GB eMMC zur Verfügung. Die 64-GB-Angabe wird auch von aktuellen deutschen Fachhändlern geführt.

Hotspot und App-Anbindung

Über die Hotspot-Funktion kann das Gerät drahtlos mit einem kompatiblen Mobilgerät verbunden werden.

Damit lassen sich je nach aktueller Firmware unter anderem Aufnahmen übertragen und Gerätefunktionen über die HIKMICRO-App nutzen.

Die genaue App-Funktionalität kann sich mit Firmware- und App-Versionen ändern.

Fünf Zeroing-Profile

Nach den vorliegenden technischen Daten stehen fünf Zeroing-Profile zur Verfügung.

Das kann bei mehreren technisch kompatiblen Konfigurationen hilfreich sein. Unabhängig von gespeicherten Profilen sollte die tatsächliche Treffpunktlage nach Montage, Adapterwechsel oder Änderung der Waffen-/Optikkombination kontrolliert werden.

Präzisionsangabe von etwa 1 MOA

HIKMICRO beschreibt für THUNDER 4.0 eine Fertigungs- beziehungsweise Treffpunktabweichung von rund 3 cm auf 100 m, entsprechend ungefähr 1 MOA.

Diese Herstellerangabe ist keine Garantie dafür, dass jede Montagekombination nach Abnehmen und erneutem Ansetzen ohne Treffpunktkontrolle verwendet werden sollte.

Rückstoßfestigkeit bis 6.000 J

HIKMICRO nennt für THUNDER 4.0 eine Stoß- beziehungsweise Rückstoßfestigkeit von bis zu 6.000 J.

Diese Angabe ist ein Hersteller-Prüfwert und keine pauschale Freigabe für jede Kombination aus:

• Waffe
• Kaliber
• Laborierung
• Zielfernrohr
• Vorsatzadapter

Insbesondere Adapter und Tagesoptik müssen für die konkrete Kombination ebenfalls geeignet sein.

Wechselbarer HM-3840DC-Akku

Das TX70CL verwendet den wiederaufladbaren Wechselakku HM-3840DC.

Aktuelle Produktdaten nennen:

• 3,85 V
• 4 Ah
• 15,4 Wh
• mindestens 5 Stunden Betriebszeit pro Akku bei 25 °C, Hotspot aus und LRF aktiv

Im Standardlieferumfang werden zwei Akkus geführt.

Die tatsächliche Laufzeit ist unter anderem von Außentemperatur, Displayhelligkeit, Hotspot-, Aufnahme- und LRF-Nutzung sowie Akkuzustand abhängig.

USB-C und externe Stromversorgung

Das Gerät unterstützt laut aktuellen technischen Daten:

• USB-C
• 5 V DC / 2 A
• Direktladen
• externe Stromversorgung

Kompaktes Magnesiumgehäuse

Die Abmessungen betragen:

135 × 64 × 64 mm

Das Gewicht liegt bei:

575 g inklusive Akku

Die Schutzart wird mit IP67 angegeben. Aktuelle technische Daten führen einen Betriebstemperaturbereich von –30 °C bis +50 °C.

Die ursprünglich genannten +45 °C würde ich daher auf +50 °C korrigieren.

Key Facts

• HIKMICRO THUNDER TX70CL 4.0
• Modellcode: HM-TRAC-70Y3G/WL-TX70CL 4.0
• Wärmebild-Vorsatzgerät
• 1280 × 1024 Pixel Sensor
• 12 µm Pixelpitch
• NETD < 12 mK
• 50 Hz
• 70 mm F1.3
• 1× Clip-On-Vergrößerung
• 22,4 × 18 m auf 100 m
• Detektionsreichweite bis 3.500 m
• Monokular-Modus 2,4–19,2×
• empfohlene Zielfernrohrvergrößerung 1–15×
• LRF 10–1.200 m
• 905 nm
• Laserklasse 1
• Image Pro 4.0
• HSIS
• Sync Pro
• 1.920 × 1.080 Displayauflösung
• 64 GB eMMC
• Foto, Video und Audio
• rückstoßaktivierte Aufnahme
• Hotspot
• fünf Zeroing-Profile laut Datensatz
• HM-3840DC Wechselakku
• ≥ 5 Stunden bei definierten Bedingungen
• zwei Akkus im Lieferumfang
• IP67
• –30 °C bis +50 °C
• 575 g inklusive Akku
• 135 × 64 × 64 mm
• Adapteranschluss M52×0,75
• Stoß-/Rückstoßprüfung bis 6.000 J
• ballistische Berechnung bei deutscher Version nicht als Feature führen

Technische Daten

Merkmal	Angabe
Hersteller	HIKMICRO
Serie	THUNDER 4.0
Modell	TX70CL 4.0
Modellcode	HM-TRAC-70Y3G/WL-TX70CL 4.0
Gerätetyp	Wärmebild-Vorsatzgerät / Clip-On
Sensortyp	Ungekühltes Focal Plane Array
Sensorauflösung	1280 × 1024 Pixel
Pixelabstand	12 µm
Spektralbereich	8–14 µm
NETD	< 12 mK @ 25 °C, F# 1.0
Bildfrequenz	50 Hz
Objektiv	70 mm F1.3
Fokus	Manuell / Fokussierrad
Mindestfokus	10 m
Vergrößerung Clip-On	1×
Monokular-Modus	2,4×–19,2×
Digitalzoom Monokular	Bis 8×
Sehfeld	12,8° × 10,3°
Sehfeld auf 100 m	22,4 × 18 m
Detektionsreichweite	Bis 3.500 m
Empfohlene ZF-Vergrößerung	1–15×
Displaygröße	0,49″
Displaytechnologie	AMOLED laut HIKMICRO Landingpage / OLED laut technischen Händlerdaten
Displayauflösung	1.920 × 1.080 Pixel
Farbpaletten	6
Image Pro 4.0	Ja
HSIS	Ja
Sync Pro	Ja
Laserentfernungsmesser	Ja
LRF-Wellenlänge	905 nm
LRF-Klasse	Klasse 1
LRF-Messbereich	10–1.200 m
LRF-Genauigkeit < 400 m	±1 m laut Datensatz
LRF-Genauigkeit > 400 m	±0,3 m laut Datensatz
Ballistische Berechnung	Nicht für deutsche LRF-Version bewerben
Fotoaufnahme	Ja
Videoaufnahme	Ja
Audioaufnahme	Ja
Rückstoßaktivierte Aufnahme	Ja
Speicher	64 GB eMMC
Hotspot	Ja
Standby	Ja
Zeroing-Profile	5 laut Datensatz
Akku	HM-3840DC
Akkutyp	Wiederaufladbarer Wechselakku
Kapazität	3,85 V / 4 Ah / 15,4 Wh laut Händlerdaten
Laufzeit	≥ 5 h bei 25 °C, Hotspot aus, LRF an
USB-C	Ja
Versorgung	5 V DC / 2 A
Externe Stromversorgung	Ja
Direktladen	Ja
Schutzklasse	IP67
Betriebstemperatur	–30 °C bis +50 °C
Abmessungen	135 × 64 × 64 mm
Gewicht	575 g inkl. Akku
Mittenhöhe	31 mm
Adaptergewinde	M52×0,75
Rückstoß-/Stoßfestigkeit	Bis 6.000 J laut Hersteller
