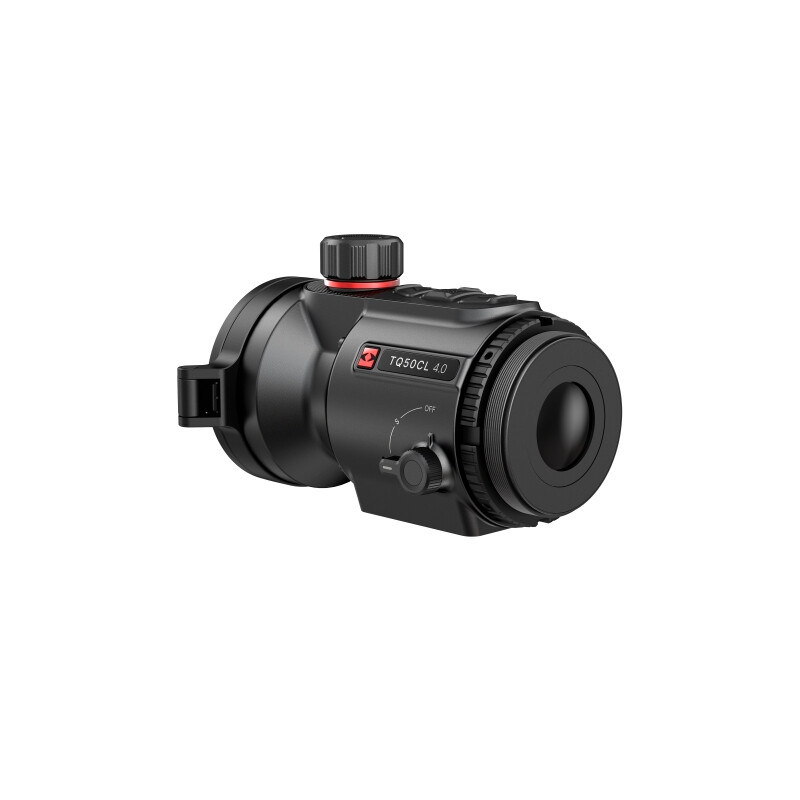

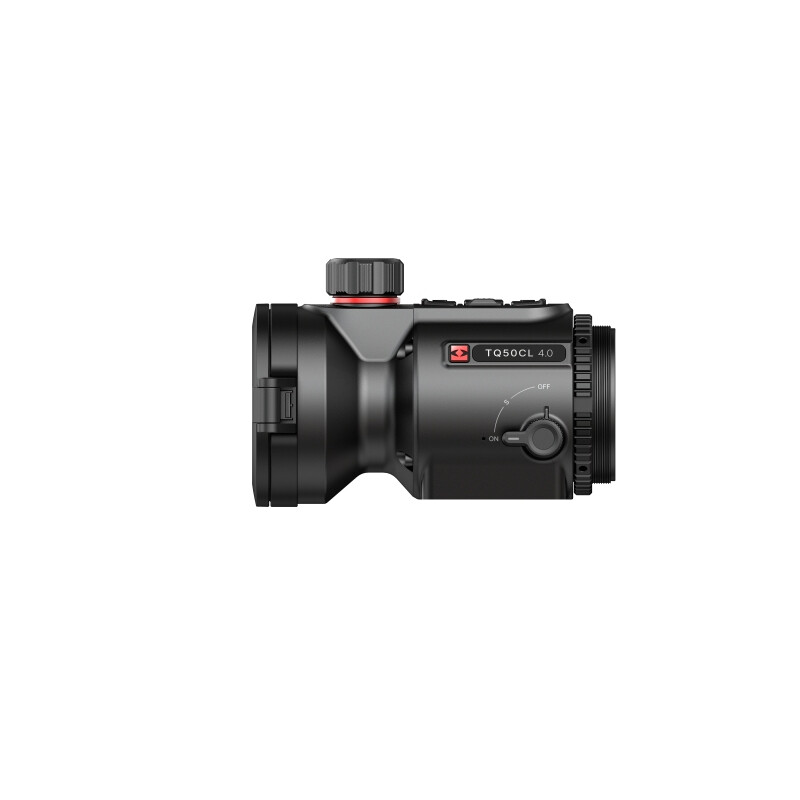

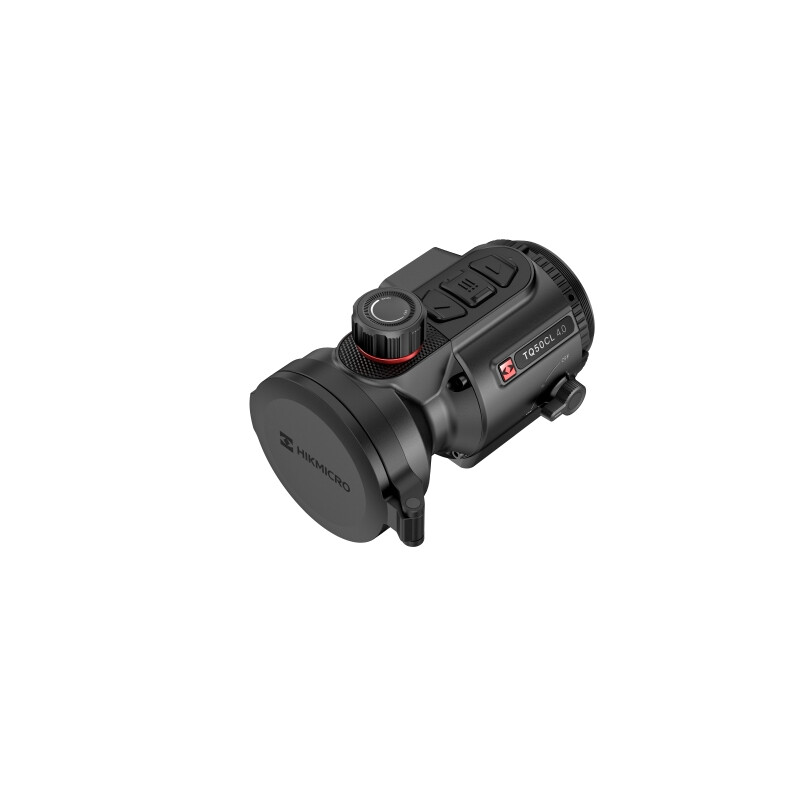

HIKMICRO THUNDER TQ50CL 4.0 Wärmebild-Vorsatzgerät mit LRF

640er Wärmebildsensor mit 50-mm-F1.0-Optik

Das HIKMICRO THUNDER TQ50CL 4.0 kombiniert einen hochauflösenden Wärmebildsensor mit 640 × 512 Pixeln und 12 µm Pixelabstand mit einem lichtstarken 50-mm-F1.0-Objektiv.

Mit einer thermischen Empfindlichkeit von < 12 mK ist das Gerät darauf ausgelegt, auch geringe Temperaturunterschiede differenziert darzustellen. Die Bildfrequenz von 50 Hz sorgt gleichzeitig für eine flüssige Wiedergabe bei Bewegungen und beim Schwenken.

Die tatsächlich erkennbare Detailtiefe hängt trotzdem immer von Faktoren wie:

• Witterung
• Luftfeuchtigkeit
• Temperaturkontrast
• Vegetation
• Entfernung
• Objektgröße
• Vergrößerung des Tageszielfernrohrs

ab.

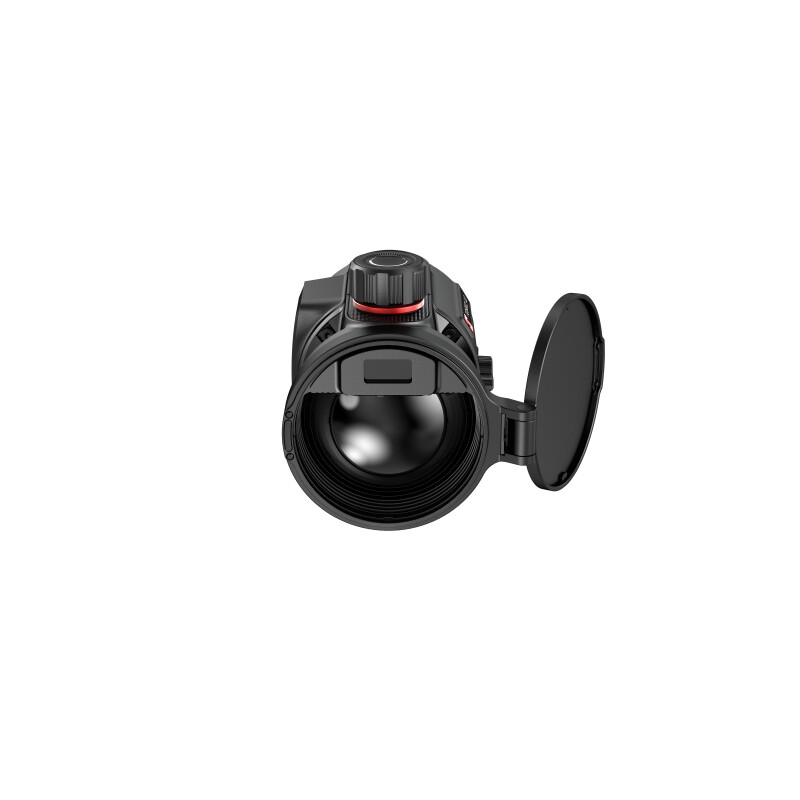

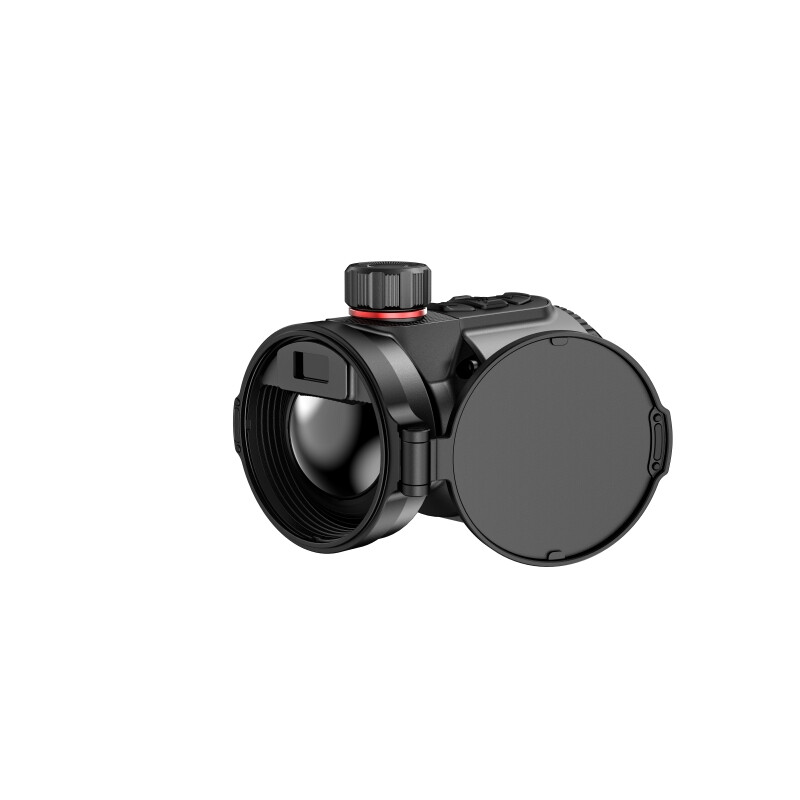

50 mm F1.0

Das TQ50CL 4.0 besitzt ein 50-mm-Objektiv mit F1.0.

Das thermische Sehfeld beträgt:

8,8° × 7,0°

beziehungsweise:

15,4 × 12,2 m auf 100 m.

Damit liegt das TQ50CL zwischen sehr weitwinkligen Wärmebildlösungen und besonders langbrennweitigen Geräten. Es bietet eine praxisnahe Kombination aus Reichweite und verbleibendem Geländeüberblick.

Detektionsreichweite bis 2.600 m

Die thermische Detektionsreichweite wird mit bis zu 2.600 m angegeben.

Dabei ist die Begrifflichkeit wichtig:

2.600 m Detektionsreichweite bedeuten nicht, dass Wild auf dieser Entfernung sicher angesprochen, identifiziert oder jagdlich sinnvoll beurteilt werden kann.

Die Angabe beschreibt lediglich die mögliche Erfassung einer ausreichend großen Wärmequelle unter geeigneten Bedingungen.

Image Pro 4.0

Das TQ50CL 4.0 verwendet HIKMICRO Image Pro 4.0.

Die Bildverarbeitung analysiert die thermische Szene und optimiert Kontrast, Detailwiedergabe und Bildschärfe laufend. HIKMICRO setzt Image Pro 4.0 bei der neuen THUNDER-4.0-Serie als zentrale Bildoptimierung ein.

Softwarebasierte Bildoptimierung kann vorhandene Sensordaten besser darstellen, ersetzt jedoch keine zusätzliche physische Sensorauflösung.

HSIS – Shutterless Image System

Mit HSIS – HIKMICRO Shutterless Image System soll die normale Wärmebilddarstellung ohne die typischen sichtbaren Unterbrechungen klassischer Kalibrierung erfolgen.

HIKMICRO weist allerdings selbst darauf hin, dass das mechanische Shuttermodul beispielsweise beim Einschalten und bei starken Temperaturänderungen weiterhin eingesetzt wird.

„Shutterless“ sollte deshalb nicht als „vollständig ohne mechanischen Shutter“ beschrieben werden.

Sync Pro

Sync Pro reduziert die Verzögerung zwischen realer Bewegung und Darstellung auf dem Display.

Das ist insbesondere bei bewegtem Wild beziehungsweise schnellen Schwenks relevant, da Bewegungen möglichst unmittelbar dargestellt werden sollen.

Integrierter Laserentfernungsmesser

Der LRF sitzt direkt im Objektivbereich.

Technische Daten:

• Messbereich: 10–1.200 m
• Wellenlänge: 905 nm
• Laserklasse: Klasse 1

Die praktisch erreichbare Messdistanz hängt unter anderem von Zielgröße, Reflexionsverhalten, Wetter, Niederschlag, Nebel und Messwinkel ab.

LRF-Messgenauigkeit

Die vorliegenden technischen Daten nennen:

• unter 400 m: ±1 m
• über 400 m: ±0,3 m

Diese Werte werden derzeit von mehreren deutschen Händlern für das TQ50CL 4.0 geführt.

Da die Angabe über 400 m ungewöhnlicherweise präziser ausfällt als unter 400 m, würde ich sie im WooCommerce-Datenblatt zwar übernehmen, aber intern noch einmal am offiziellen deutschen technischen Datenblatt beziehungsweise an der gelieferten Verpackung bestätigen.

Keine ballistische Berechnung bei deutscher Version bewerben

Die internationale THUNDER-4.0-Plattform bietet bei LRF-Modellen Funktionen zur ballistischen Berechnung.

Für Deutschland ist jedoch entscheidend: HIKMICRO kennzeichnet die Funktion ausdrücklich mit:

BC nur bei nicht-deutschen Versionen des LRF-Modells.

Daher sollte im deutschen Shop keine ballistische Berechnung als Ausstattungsmerkmal des TQ50CL 4.0 beworben werden.

1× als Vorsatzgerät

Das TQ50CL arbeitet im Clip-On-Betrieb mit 1-facher Grundvergrößerung.

Für das dahinterliegende Tageszielfernrohr werden ungefähr 1–15× empfohlen.

Mit steigender Zielfernrohrvergrößerung wird das dargestellte Wärmebild ebenfalls optisch vergrößert. Wie viel Detail dabei noch wahrnehmbar bleibt, hängt von Sensor, Display, Bildverarbeitung und konkreter Vergrößerung ab.

Monokular-Modus

Das Gerät kann zusätzlich zur Clip-On-Nutzung als Wärmebild-Beobachtungsgerät eingesetzt werden.

Im Monokular-Modus stehen laut aktuellen technischen Daten:

3,4× bis 27,2×

mit bis zu 8-fachem Digitalzoom zur Verfügung.

0,49″ AMOLED-Display

HIKMICRO bezeichnet das Display der aktuellen THUNDER-4.0-Serie offiziell als:

0,49″ AMOLED

mit hochauflösender Darstellung.

Technische Händlerdaten führen dagegen teilweise die allgemeinere Bezeichnung OLED. Die Auflösung von 1.920 × 1.080 Pixeln ist konsistent.

Für den Shop würde ich daher verwenden:

0,49″ AMOLED-Display, 1.920 × 1.080 Pixel

Farbpaletten

Nach den vorliegenden technischen Daten stehen folgende Darstellungsmodi zur Verfügung:

• White Hot
• Black Hot
• Red Hot
• Fusion
• Red Monochrome
• Green Monochrome

Zusätzlich lassen sich Helligkeit und Bildton anpassen.

Adaptive Displayhelligkeit

THUNDER 4.0 unterstützt eine automatische Anpassung der Displayhelligkeit an wechselnde Lichtbedingungen.

HIKMICRO weist darauf hin, dass diese Funktion zuvor im Menü aktiviert werden muss.

Foto, Video und Audio

Das TQ50CL 4.0 unterstützt laut aktuellem Datensatz:

• Fotoaufnahme
• Videoaufnahme
• Audioaufnahme
• rückstoßaktivierte Aufnahme
• lokales Album

Der interne eMMC-Speicher bietet 64 GB.

Hotspot und App

Über die Hotspot-Funktion kann das Gerät mit einem kompatiblen Mobilgerät verbunden werden.

Der konkrete Funktionsumfang der HIKMICRO-App kann sich durch Firmware- und App-Updates verändern und sollte deshalb nicht unnötig detailliert statisch beschrieben werden.

Fünf Zeroing-Profile

Aktuelle deutsche technische Produktdaten nennen fünf Profile für die Nullstellung.

Gespeicherte Profile ersetzen keine praktische Kontrolle der Treffpunktlage. Nach Adapterwechsel, Montageänderung oder Wechsel zwischen unterschiedlichen Kombinationen sollte die tatsächliche Position kontrolliert werden.

Präzisionsangabe von etwa 1 MOA

HIKMICRO beschreibt die THUNDER-4.0-Serie mit einer Abweichung von ungefähr 3 cm auf 100 m beziehungsweise etwa 1 MOA nach der werkseitigen Präzisionskontrolle.

Diese Herstellerangabe ist nicht mit einer Garantie gleichzusetzen, dass jede Kombination nach Demontage und erneuter Montage ohne Treffpunktprüfung unverändert bleibt.

Bis 6.000 J Stoßfestigkeit

HIKMICRO nennt für THUNDER 4.0 eine Stoßfestigkeit von bis zu 6.000 J.

Dabei handelt es sich um einen Hersteller-Prüfwert.

Er ersetzt nicht die technische Prüfung der vollständigen Kombination aus:

• Waffe
• Kaliber
• Munition
• Tageszielfernrohr
• Vorsatzadapter
• Vorsatzgerät

Wechselakku HM-3840DC

Das TQ50CL 4.0 verwendet den wechselbaren Akku HM-3840DC.

Aktuelle technische Produktdaten nennen:

• 3,85 V
• 4 Ah
• 15,4 Wh
• mindestens 6 Stunden Laufzeit bei 25 °C, Hotspot aus und aktivem LRF

Im Lieferumfang befinden sich zwei Akkus.

Die tatsächliche Laufzeit hängt unter anderem von Außentemperatur, Displayhelligkeit, Hotspot, Aufnahmefunktionen, LRF-Nutzung und Akkuzustand ab.

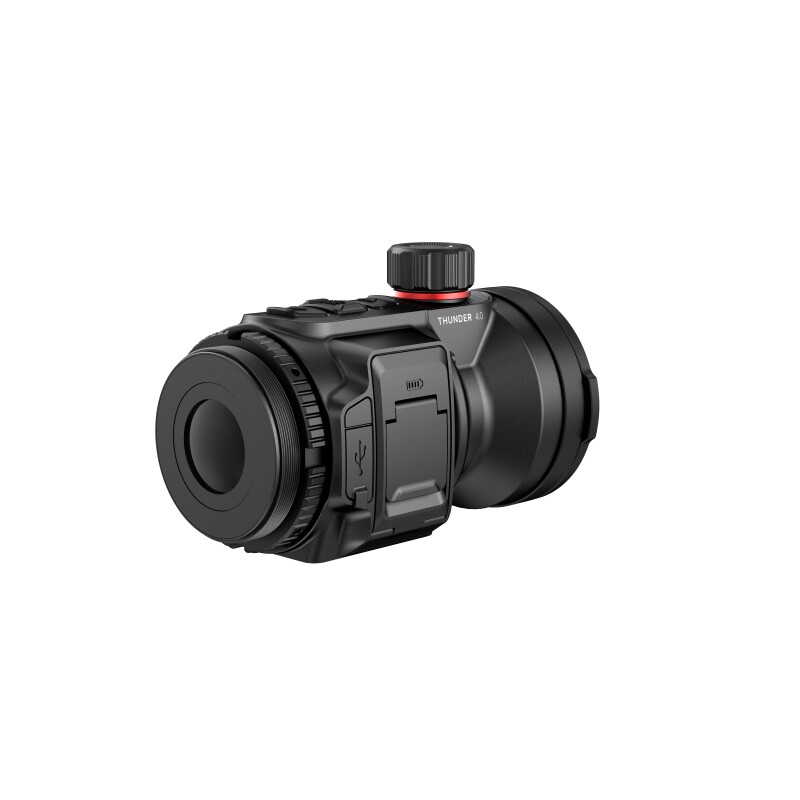

USB-C und externe Stromversorgung

Unterstützt werden:

• USB-C
• 5 V DC / 2 A
• direktes Laden
• externe Stromversorgung

Damit kann das Gerät bei Bedarf auch über eine geeignete externe Stromquelle betrieben werden.

Kompaktes Magnesiumgehäuse

Die Abmessungen liegen bei:

119,5 × 64 × 64 mm

Das Gewicht beträgt:

560,3 g inklusive Akku.

Das TQ50CL 4.0 ist damit laut HIKMICRO rund 30 mm kürzer gebaut als die entsprechende Vorgängergeneration.

IP67 und Temperaturbereich

Die Schutzklasse wird mit IP67 angegeben.

Aktuelle technische Produktdaten führen einen Betriebstemperaturbereich von:

–30 °C bis +50 °C.

Die in den Rohdaten genannten +55 °C würde ich daher nicht übernehmen.

4. Key Facts

• HIKMICRO THUNDER TQ50CL 4.0
• Modellcode: HM-TRA6-50Y3G/WL-TQ50CL 4.0
• Wärmebild-Vorsatzgerät
• 640 × 512 Pixel Sensor
• 12 µm Pixelpitch
• NETD < 12 mK
• 50 Hz
• 50 mm F1.0
• 1× im Clip-On-Modus
• Sehfeld 8,8° × 7,0°
• 15,4 × 12,2 m auf 100 m
• Detektionsreichweite bis 2.600 m
• Monokular-Modus 3,4–27,2×
• empfohlene Zielfernrohrvergrößerung 1–15×
• integrierter LRF
• LRF 10–1.200 m
• 905 nm
• Laserklasse 1
• Image Pro 4.0
• HSIS
• Sync Pro
• 0,49″ AMOLED
• 1.920 × 1.080 Pixel
• 64 GB eMMC
• Foto, Video und Audio
• rückstoßaktivierte Aufnahme
• fünf Zeroing-Profile
• HM-3840DC Wechselakku
• ≥ 6 Stunden unter definierten Bedingungen
• zwei Akkus im Lieferumfang
• M52×0,75 Adaptergewinde
• IP67
• –30 °C bis +50 °C
• 119,5 × 64 × 64 mm
• 560,3 g inkl. Akku
• bis 6.000 J laut Hersteller
• deutsche Version: ballistische Berechnung nicht als verfügbar führen

5. Technische Daten

Merkmal	Angabe
Hersteller	HIKMICRO
Serie	THUNDER 4.0
Modell	TQ50CL 4.0
Modellcode	HM-TRA6-50Y3G/WL-TQ50CL 4.0
Produkttyp	Wärmebild-Vorsatzgerät
Sensor	Ungekühltes Focal Plane Array
Sensorauflösung	640 × 512 Pixel
Pixelabstand	12 µm
Spektralbereich	8–14 µm
NETD	< 12 mK @ 25 °C, F# 1.0
Bildfrequenz	50 Hz
Objektiv	50 mm F1.0
Fokus	Manuell / Fokussierrad
Mindestfokus	10 m
Clip-On-Vergrößerung	1×
Monokular-Modus	3,4–27,2×
Digitalzoom Monokular	Bis 8×
Sehfeld	8,8° × 7,0°
Sehfeld auf 100 m	15,4 × 12,2 m
Detektionsreichweite	Bis 2.600 m
Empfohlene ZF-Vergrößerung	1–15×
Displaygröße	0,49″
Displaytyp	AMOLED laut HIKMICRO
Displayauflösung	1.920 × 1.080 Pixel
Austrittspupille	25 mm laut Datensatz
Augenabstand	20 mm laut Datensatz
Image Pro 4.0	Ja
HSIS	Ja
Sync Pro	Ja
LRF	Ja
LRF-Messbereich	10–1.200 m
LRF-Wellenlänge	905 nm
Laserklasse	Klasse 1
LRF-Genauigkeit < 400 m	±1 m laut Datensatz
LRF-Genauigkeit > 400 m	±0,3 m laut Datensatz – prüfen
Ballistische Berechnung DE	Nicht als verfügbar führen
Fotoaufnahme	Ja
Videoaufnahme	Ja
Audioaufnahme	Ja
Rückstoßaktivierte Aufnahme	Ja
Speicher	64 GB eMMC
Hotspot	Ja
Standby	Ja
Lokales Album	Ja
Zeroing-Profile	5 laut Datensatz
Akku	HM-3840DC
Akkukapazität	3,85 V / 4 Ah / 15,4 Wh
Laufzeit	≥ 6 h bei definierten Bedingungen
Akkus im Lieferumfang	2
USB-C	Ja
Versorgung	5 V DC / 2 A
Externe Stromversorgung	Ja
Direktladen	Ja
Gehäuse	Magnesiumlegierung
Schutzklasse	IP67
Temperaturbereich	–30 °C bis +50 °C
Abmessungen	119,5 × 64 × 64 mm
Gewicht	560,3 g inkl. Akku
Mittenhöhe	31 mm laut Datensatz
Adaptergewinde	M52×0,75
Stoß-/Rückstoßfestigkeit	Bis 6.000 J laut Hersteller
